Komponen Mesin Las: Hal Wajib Yang Musti Diketahui Welder

Daftar Isi [Lihat]

Pemakaian komponen mesin las sangat penting dalam bidang industri, harga yang lumayan mahal membuat pemakaiannya harus benar-benar berhati-hati. Karena jika hancur akan memerlukan waktu dan uang yang lumayan besar untuk melakukan perbaikan.

Pada intinya komponen mesin las nyaris tidak berbeda jauh dengan bagian dari umumnya. Namun, dari kualitas komponen ini akan menghasilkan bermacam kualitas pengelasan yang berbeda-beda sesuai fungsi, merek dan kegunaannya.

Komponen Mesin Las

Komponen Mesin Las

Komponen mesin las merupakan bagian-bagian penting yang harus ada didalam pengelasan. Untuk itu penting untuk seorang welder mengetahui hal ini terlebih dahulu sebelum melakukan pekerjaannya.

Berikut dibawah ini akan kami jelaskan secara lengkap mengenai komponen mesin las:

Serangkaian Kapasitor las

Kapasitor sendiri berperan sebagai komponen mesin yang berfungsi saringan atau pencuci dari tegangan kumal pada arus Dc agar singkron.

Terkecuali dari saringan kapasitor sendiri mempunyai peranan sebagai penyimpan tegangan, yang berperan menyestabilkan kenaikan arus hingga arus stabil dalam pengeluaran dengan point yang serupa.

Dalam piranti las pengikat type pelepasan kapasitor, busur dibuat oleh pelepasan cepat energi listrik yang ada di kapasitor ke pengikat yang hendak dilas. Energi listrik yang disimpan menguapkan prediksi kecil di ujung pengikat dan membuat sela busur. Penekanan bisa diaplikasikan pada pengikat dan benda kerja yang hendak dilas ikuti pelepasan listrik yang menenggelamkan pengikat ke benda kerja untuk membuat las.

Pengelas pelepasan kapasitor yang dikenali awalnya bisa meliputi transformator dan resistor lain pada suatu sirkuit untuk mengatur pengisian kapasitor dalam mekanisme pengelasan pelepasan kapasitor.

Design penemuan sebelumnya itu meliputi sebagian besar komponen terhitung komponen besar atau berat seperti transformator yang mengakibatkan kenaikan keseluruhnya dalam ongkos dan berat dan panas, dan lenyapnya efektivitas alterasi daya dari design itu.

Trafo layani fungsi-fungsi dalam tukang las CD: satu peranan ialah isolasi keamanan di antara input dan output pada tingkat batasan yang dipersyaratkan oleh standard internasional; dan peranan yang lain untuk mengganti tingkat tegangan.

Bila inputnya ialah 115 VAC, diharapkan untuk memakai rasio perputaran transformator untuk tingkatkan (atau tingkatkan) tegangan untuk pengisian kapasitor. Bila inputnya ialah 230 VAC, seharusnya pakai rasio perputaran transformator untuk turunkan tegangan (atau buck) untuk isi kapasitor.

Disamping itu, penemuan awalnya dengan transformator membutuhkan transformator untuk "disadap kembali" untuk menampung tegangan input yang lain untuk memperoleh rasio lilitan yang diharapkan. Ini ialah arah dari paten ini untuk hilangkan transformator sekalian menjaga beberapa fungsi ini dan terima ke-2 tegangan input secara automatis tanpa mengonfigurasikan ulangi atau memasangkan kembali rangkaian.

Design tukang las pelepasan kapasitor seni awalnya yang lain meliputi penyearah termonitor silikon (SCR) yang dipakai untuk menyambungkan dan putuskan kapasitor dari sumber tegangan input langsung tanpa transformator. Isolasi ke sumber tegangan input yang umumnya disiapkan oleh transformator dilaksanakan oleh SCR sebagai sisi dari penyearah.

Tetapi, design penemuan awalnya itu meliputi batas dalam penyearah yang dikendalikan silikon tidak bisa dimatikan selekasnya saat mereka ada pada kondisi konduksi. Misalkan, penyearah yang dikendalikan silikon biasanya tidak bisa dimatikan sampai saluran arus lewat penyearah yang dikendalikan silikon turun di bawah tingkat tingkat batasan minimal tertentu hingga input arus melewati 0.

Dalam design semacam itu, SCR tidak memberi pemutusan dari sumber tegangan input dengan selekasnya. Misalkan, penangguhan dapat sepanjang 8,3 milidetik saat memakai daya input frekwensi aliran 60 Hertz.

Disamping itu, design catu daya pengelasan harus penuhi standard internasional seperti TEC 60974-1 yang membutuhkan pelindungan pada sengatan listrik dan harus tahan pada keadaan tegangan lebih. Tegangan pucuk yang diperlukan ialah 2950V pada input 115 VAC dan 5067V pada input 230 VAC.

SCR tipikal mempunyai tegangan penutupan mundur/maju non-repetitif/berkali-kali 200V-2400V. Untuk penuhi IEC 60974-1, prior art memakai SCR untuk menutup daya input harus memakai SCR khusus dengan peringkat tegangan penutupan tinggi dengan ongkos tinggi dan tersedianya rendah.

Disamping itu, penemuan awalnya dengan rangkaian pengisian kapasitor yang dikontrol SCR tanpa transformator tidak bisa capai tegangan DC kapasitor yang semakin tinggi dari daya AC saran yang diperbarui.

Dalam program pengelasan, diharapkan untuk atur tegangan yang semakin tinggi dan kekuatan untuk mengelas pada tegangan kapasitor yang serupa saat tegangan input di bawah nominal sejumlah 10%. Pada input 115 VAC, prior art tanpa transformator tidak sanggup mengelas pada tegangan semakin tinggi dari 163V.

Pengencang aluminium lunak dan mempunyai konduktivitas tinggi, yang memerlukan sekitaran 190V. Tembaga, kuningan, gabungan tembaga-seng dan baja galvanis semua memerlukan tegangan yang semakin tinggi sampai 200V.

Maka dari itu ada keperluan dalam sektor ini untuk sirkuit las pelepasan kapasitor yang dipertingkat yang meliputi mekanisme memiliki biaya rendah dan handal yang memungkinkannya pemutusan selekasnya di antara kapasitor dan sumber tegangan input.

Seterusnya, ada keperluan dalam sektor ini untuk circuit las pelepasan kapasitor yang sanggup tangani tegangan putus tinggi. Disamping itu, ada keperluan dalam sektor ini untuk rangkaian las pelepasan kapasitor yang mempunyai kekuatan untuk atur dan sesuaikan tegangan berdasar beragam keperluan program.

Penemuan Serangkaian Kapasitor las

Pada sebuah faktor diutarakan circuit las pengencang pelepasan kapasitor (CD) terhitung: sumber tegangan input; jembatan penyearah dioda yang terima sumber tegangan input; minimal dua sakelar muatan kapasitor yang disambungkan dengan jembatan penyearah; minimal satu kapasitor disambungkan dengan minimal dua sakelar pengisian kapasitor; dan minimal dua sakelar pelepasan kapasitor yang disambungkan dengan kapasitor dan ke terminal keluaran pengelasan.

Dalam faktor lain diutarakan proses untuk pengelasan pengencang pelepasan kapasitor terhitung beberapa langkah:

a) sediakan sumber tegangan input, jembatan penyearah yang terima sumber tegangan input, minimal dua sakelar pengisi energi kapasitor yang disambungkan dengan jembatan penyearah, minimal satu kapasitor disambungkan dengan minimal dua sakelar pengisian kapasitor, minimal dua sakelar pelepasan kapasitor disambungkan dengan kapasitor dan ke terminal keluaran pengelasan;

b) isi minimal satu kapasitor terhitung tutup minimal dua sakelar pengisian kapasitor saat minimal dua sakelar pelepasan kapasitor terbuka;

c) buka minimal dua sakelar pengisian kapasitor yang putuskan kapasitor dari sumber tegangan input;

d) tutup minimal dua sakelar pelepas kapasitor yang memungkinkannya arus dari kapasitor mengucur lewat terminal keluaran; dan

e) buka minimal dua sakelar pelepasan kapasitor yang memutuskan lajur arus ke terminal keluaran.

Deskripsi Gambar Serangkaian Kapasitor Dalam Komponen Mesin Las

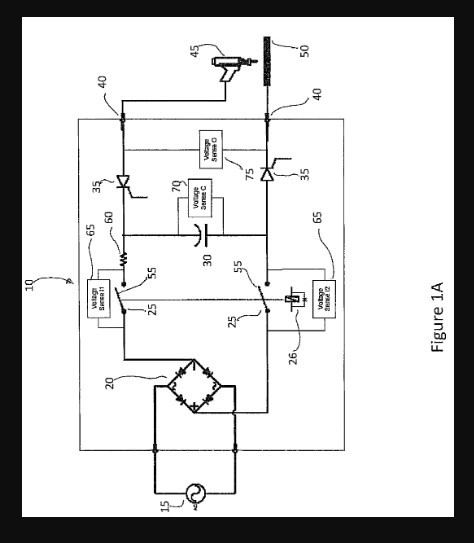

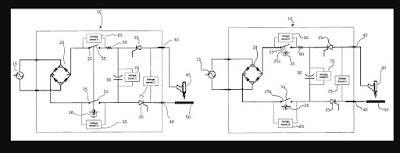

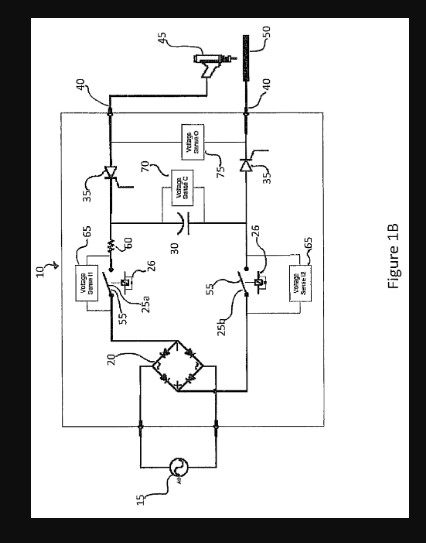

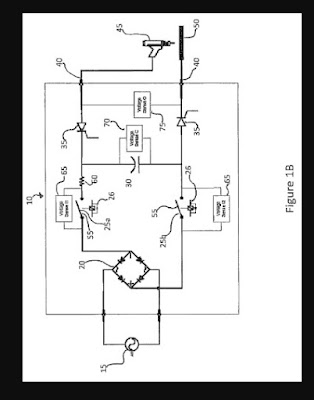

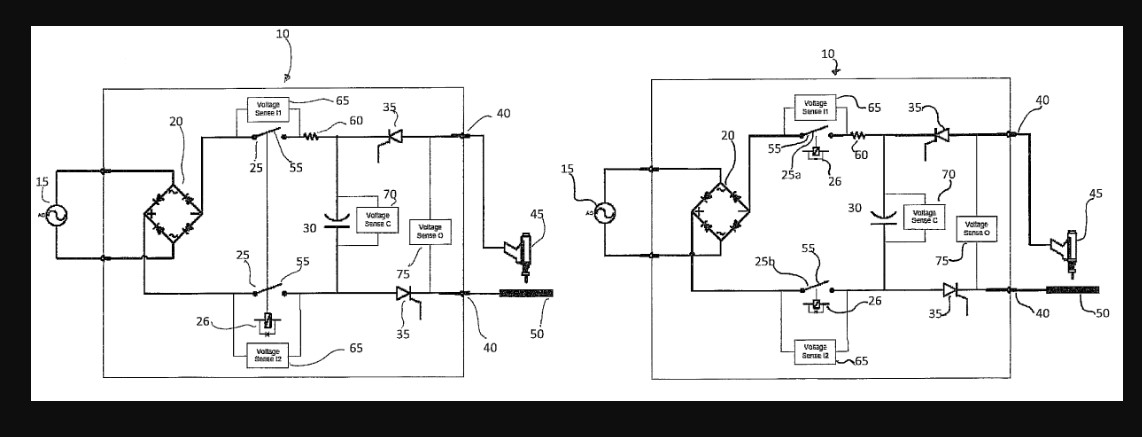

1. A dan 1B ialah grafik skematik dari circuit las realisasi untuk circuit las pelepasan kapasitor;

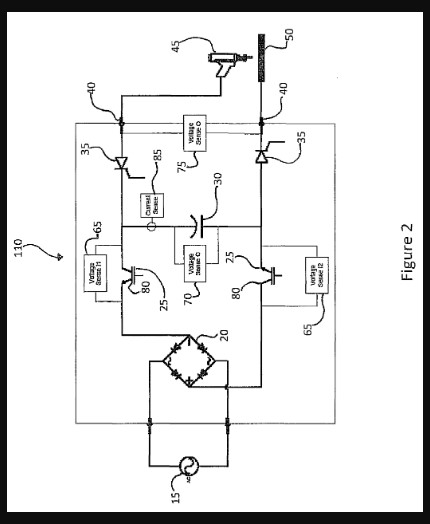

2. ialah grafik pola dari realisasi lain dari circuit pengelasan pelepasan kapasitor;

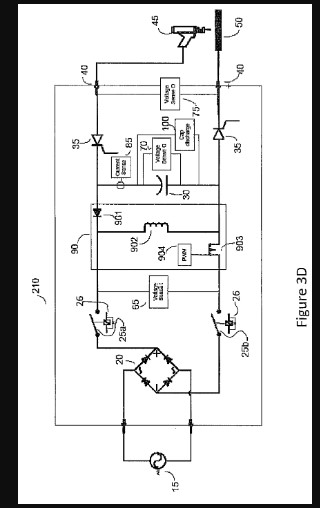

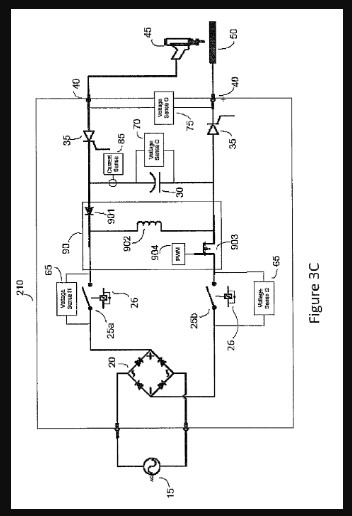

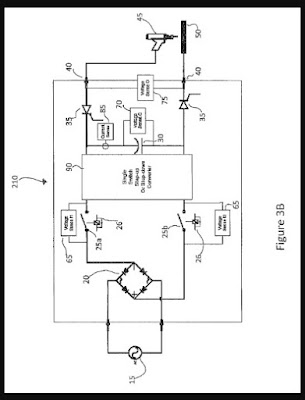

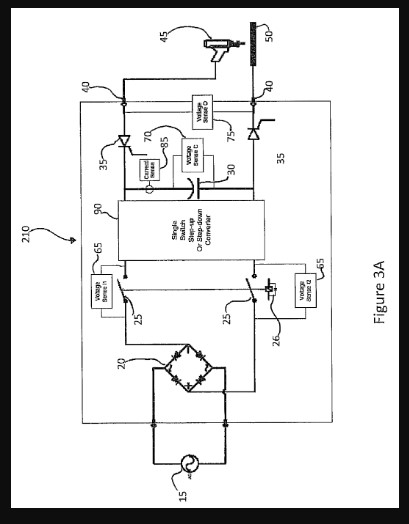

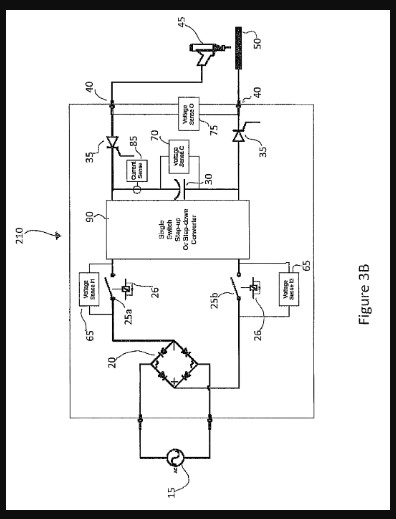

3. A, 3B, 3C dan 3D ialah grafik skematik dari realisasi lain dari circuit pengelasan pelepasan kapasitor;

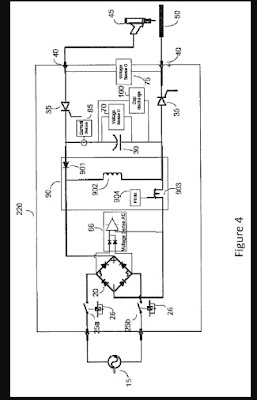

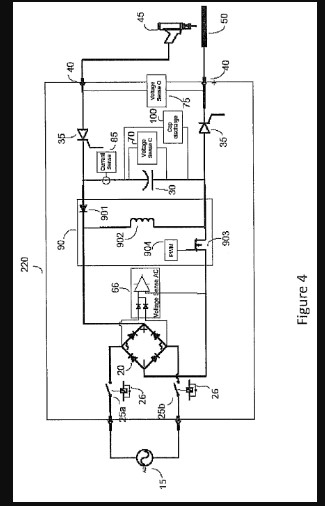

4. grafik pola dari realisasi lain dari circuit pengelasan pelepasan kapasitor;

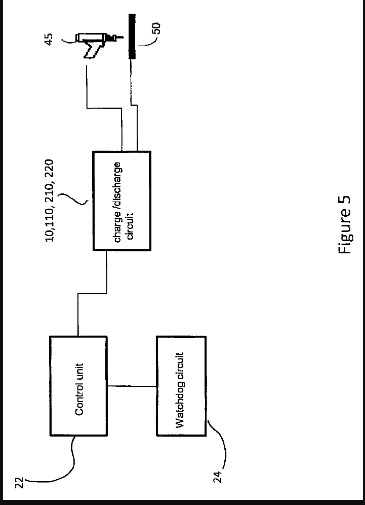

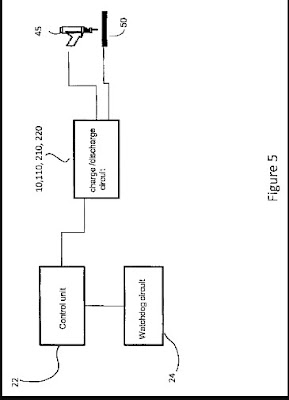

5. grafik pola circuit pengelasan pelepasan kapasitor terhitung mekanisme kontrol dan circuit pengawas.

Deskripsi Gambar Secara Detail Serangkaian Kapasitor Pada Komponen Mesin Las

Merujuk pada Gambar komponen mesin las. 1A dan B, diperlihatkan realisasi dari circuit las pelepasan kapasitor 10 yang meliputi sumber tegangan input 15, jembatan penyearah 20 yang tersambung ke sumber tegangan input 15, dan minimal dua sakelar pengisian kapasitor 25 yang disambungkan ke segi arus sama arah dari jembatan penyearah 20.

Dalam Gambar. 1A satu koil 26 mengatur ke-2 sakelar pengisian daya. Dalam Gambar. Kumparan mandiri 1B 26 mengatur sakelar muatan 25 a dan 25 b. Disamping itu, minimal satu kapasitor (30) disambungkan ke minimal dua sakelar pengisian kapasitor 25.

Seterusnya, minimal dua sakelar pelepasan kapasitor (35) disambungkan ke kapasitor (30) dan ke terminal keluaran pengelasan 40. Seperti diperlihatkan pada Gambar. 1, terminal keluaran pengelasan 40 bisa disambungkan ke alat las 45 dan ke benda kerja yang hendak dilas 50.

Dalam realisasi yang dilukiskan dari Gambar. 1A, B, sedikitnya dua sakelar muatan kapasitor (25) bisa berbentuk contact relai (55). Beragam relai (55) bisa dipakai. Misalkan, relai (55) seperti Siemens RTD34024 bisa dipakai. Ini bisa meredam tegangan kenaikan 10.000V dan 10 juta operasi.

Seperti dipertunjukkan dalam gambar, relai (55) bisa ditaruh pada lajur sirkuit baik ke alat las (45) dan ke benda kerja yang hendak dilas (50). Sama seperti yang diperlihatkan pada Gambar. 1A, B, resistor 60 bisa ditaruh secara seri dengan kapasitor 30. Beragam resistor 60 bisa dipakai untuk atur arus yang disuplai ke kapasitor 30.

Sumber tegangan saran (15) yang dilukiskan terhitung sumber tegangan saran AC seperti tegangan saran 115 volt AC di Amerika Utara atau tegangan saran 230 volt AC yang kemungkinan dipakai di Eropa dan Asia dan Amerika Utara.

Disamping itu, dalam realisasi yang dilukiskan, jembatan penyearah (20) yang tersambung ke sumber tegangan input (15) meliputi jembatan penyearah empat dioda standard yang ada sebagai jembatan penyearah yang dibungkus awalnya.

Sementara jembatan penyearah empat dioda diperlihatkan, beragam jembatan penyearah terhitung enam jembatan penyearah dioda (untuk 3 babak) dan design yang lain dapat dipakai. Seterusnya, sementara sumber tegangan saran yang dilukiskan (15) digambarkan untuk sumber tegangan saran satu fasa, beragam daya saran lain seperti daya saran tiga fasa dapat dipakai.

Seperti dipastikan di atas, minimal dua sakelar muatan kapasitor 25 atau relai 55 dalam realisasi yang dilukiskan disambungkan ke minimal satu kapasitor 30. Sementara kapasitor tunggal 30 diperlihatkan, harus diakui jika beragam jumlah kapasitor 30 seperti pluralitas kapasitor atau bank kapasitor bisa dipakai.

Minimal satu kapasitor (30) disambungkan ke minimal dua sakelar pelepasan kapasitor 35. Dalam realisasi yang dilukiskan, minimal dua sakelar pelepasan kapasitor 35 bisa meliputi thyristor yang bisa dibuka dan ditutup untuk menutup kapasitor 30 dari alat las 45 dan benda kerja yang hendak dilas 50.

Pada sebuah faktor, sensor tegangan 65 bisa disuplai dalam circuit pengelasan pelepasan kapasitor 10 minimal dua kapasitansi

Dioda Pada Komponen Mesin Las

Kemungkinan sebagian dari anda sudah mengetahui peranan alat ini.Ya dioda berperan sebagai perubah arus ac atau arus bolak balik jadi arus dc atau arus sejajar.

Dioda ialah komponen electronica yang terdiri dari 2 kutub dan berperan menyearahkan arus. Komponen ini terbagi dalam penyatuan dua semikonduktor yang masing-masing dikasih doping (tambahan material) yang lain, dan tambahan material konduktor untuk menyalurkan listrik pada komponen mesin las.

Susunan khusus dioda ialah 2 buah kutub elektroda dengan bahan konduktor yang masing-masing tersambung dengan semikonduktor silikon tipe p dan silikon tipe n. Anoda ialah elektroda yang tersambung dengan silikon tipe p di mana elektron yang terdapat semakin sedikit, dan katoda ialah elektroda yang tersambung dengan silikon tipe n di mana elektron yang terdapat semakin banyak. Tatap muka di antara silikon n dan silikon p akan membuat satu tepian yang disebutkan P-N Junction.

Material semikonduktor yang dipakai biasanya berbentuk silikon atau germanium. Adapun semikonduktor tipe p dibuat dengan menambah material yang mempunyai elektron valensi kurang dari 4 (Contoh: Boron) dan semikonduktor tipe n dibuat dengan menambah material yang mempunyai elektro valensi lebih dari 4 (Contoh: Fosfor).

Langkah Kerja Dioda

Secara simpel, langkah kerja dioda bisa diterangkan dalam tiga keadaan, yakni keadaan tanpa tegangan (unbiased), diberi tegangan positif (forward biased), dan tegangan negatif (reverse biased).

Keadaan tanpa tegangan

Pada keadaan tidak diberi tegangan akan tercipta satu tepian medan listrik pada wilayah P-N junction. Ini terjadi dengan diawali proses difusi, yakni bergeraknya muatan elektro dari segi n ke segi p. Elektron-elektron itu akan tempati satu tempat disebelah p yang disebutkan dengan holes.

Gerakan elektron-elektron itu akan tinggalkan ion positif disebelah n, dan holes yang berisi dengan elektron akan memunculkan ion negatif disebelah p. Ion-ion tidak bergerak ini akan membuat medan listrik statis sebagai penghambat gerakan elektron pada dioda.

Keadaan tegangan positif (Forward-bias)

Pada keadaan ini, sisi anoda dihubungkan dengan terminal positif sumber listrik dan sisi katoda dihubungkan dengan terminal negatif. Ada tegangan external akan menyebabkan ion-ion sebagai penghambat saluran listrik jadi tertarik ke masing-masing kutub.

Ion-ion negatif akan tertarik ke segi anoda yang positif, dan ion-ion positif akan tertarik ke segi katoda yang negatif. Lenyapnya penghambat-penghalang itu memungkinkan gerakan elektron dalam dioda, hingga arus listrik bisa mengucur sama dalam rangkaian tertutup.

Keadaan tegangan negatif (Reverse-bias)

Pada keadaan ini, sisi anoda dihubungkan dengan terminal negatif sumber listrik dan sisi katoda dihubungkan dengan terminal positif. Ada tegangan external akan menyebabkan ion-ion sebagai penghambat saluran listrik jadi tertarik ke masing-masing kutub.

Pemberian tegangan negatif akan membuat ion-ion negatif tertarik ke segi katoda (n-type) yang dikasih tegangan positif, dan ion-ion positif tertarik ke segi anoda (p-type) yang dikasih tegangan negatif. Gerakan ion-ion itu sejalan dengan medan listrik statis yang merintangi gerakan elektron, hingga penghambat itu akan makin tebal oleh ion-ion. Mengakibatkan, listrik tidak bisa mengucur lewat dioda dan rangkaian dimisalkan jadi rangkaian terbuka.

Beberapa jenis Dioda dan Peranan Dioda

Dioda dibagi jadi beberapa macam berdasar karakter dan perannya. Beberapa jenis dioda dan aplikasinya ialah seperti berikut.

PN Junction Diode: Dioda standard yang terbagi dalam formasi PN dan mempunyai langkah kerja sama seperti yang diterangkan awalnya. Dioda tipe ini ialah diode yang biasa dipakai di pasar (disebutkan diode generik), dipakai khususnya sebagai penyearah arus.

Light Emitting Diode (LED): Saat dialiri arus forward-bias, LED akan keluarkan sinar. LED sekarang ini umum dipakai sebagai alat pencahayaan dan beberapa macam dipakai untuk gantikan lampu fluorescent.

Laser Diode: Dioda tipe laser hasilkan sinar, tetapi sinar yang dibuat ialah sinar koheren. Program diode laser ialah piranti pembaca CD dan DVD dan laser pointer.

Photodiode: Photodiode bisa hasilkan energi listrik jika wilayah PN junction diterangi. Biasanya photodiode dioperasionalkan dalam reverse-bias, hingga arus yang kecil karena sinar dapat segera teridentifikasi. Photodiode dipakai untuk mengetahui sinar (photodetector).

Gunn Diode: Gunn Diode ialah tipe diode yang tidak mempunyai PN Junction, tetapi cuma terdiri dari 2 elektroda. Dioda tipe ini bisa dipakai untuk hasilkan signal gelombang micro.

BARITT Diode: BARITT (Barrier Injection Transit Time) Diode ialah tipe diode yang bekerja dengan konsep emisi termionik. Dioda ini dipakai untuk produksi signal gelombang micro dengan tingkat derau yang rendah.

Tunnel Diode: Tunnel Diode ialah dioda yang bekerja manfaatkan salah satunya peristiwa mekanika kuantum yakni tunneling. Tunnel junction dipakai sebagai salah satunya komponen pada osilator, penguat, atau pencampur signal, khususnya karena kecepatannya bereaksi pada peralihan tegangan.

Backward Diode: Backward diode mempunyai karakter sama dengan tunnel, perbedannya berada pada ada segi yang dikasih doping lebih rendah dibandingkan segi yang bersimpangan. Ketidaksamaan profile doping ini membuat backward diode mempunyai karakter tegangan-arus yang sama pada keadaan reverse dan forward.

PIN Diode: Pada dioda PIN, ada tempat semikonduktor intrinsic (tanpa doping) yang ditempatkan di antara P dan N junction. Dampak dari tambahan tempat intrinsic itu ialah melebarnya tempat deplesi yang batasi gerakan elektron, dan ini pas dipakai untuk program pensinyalan (switching).

Schottky Diode: Pada Schottky diode diberi tambahan metal pada kutipan permukaan sisi tengah semikonduktor. Karakter sebagai keunggulan dioda ini ialah tegangan pengaktifan yang rendah dan waktu rekondisi yang cepat. Dioda ini umum dipakai untuk rangkaian electronic berfrekuensi tinggi, seperti piranti-perangkat radio dan gerbang nalar.

Tahap Recovery Diode: Sisi semikonduktor pada dioda ini mempunyai tingkat doping yang bertahap turun dengan titik paling rendah di junction. Modifikasi ini bisa kurangi waktu switching karena muatan yang ada di wilayah junction semakin sedikit. Aplaikasi dari semikonduktor ini ialah pada beberapa alat electronic frekwensi radio.

Varactor Diode: Diterapkan pada model reverse biasa dengan susunan penghambat yang bisa beralih-alih sama sesuai tegangan diberi. Ini membuat dioda ini seakan-akan sebagai satu kapasitor.

Zener diode: Mempunyai karakter khusus yang mengingkan dampak breakdown saat reverse bias Dioda ini bisa hasilkan tegangan yang masih tetap dan umum dipakai sebagai pemroduksi tegangan rekomendasi di rangkaian electronic.

Soft Star

Soft Star yakni sebuah serangkaian yang berperan untuk membendung dari sumber tegangan yang naik atau tinggi pada disaat star atau stat awalnya.

Ocilator pada Mesin Las

Ocilator pada mesin atau trafo las berperanan sebagai pembangkit gelombang triger yang hendak dipakai untuk mengerakan/sebuah serangkaian switching.

Power suplay

Regulator pada lasPada Las sendiri power suplay regulator berperan sebagai hal seperti trafo, Tetapi power suplay lebih baik dari trafo karena api atau arus yang keluar power suplay stabil konstan walau berlangsungnya kenaikan spaning tinggi pada listrik.

Driver

Driver pada Mesin las sendiri berperan sebagai penguat gelombang gelombang osilasi..agar mampu menswith sisi bagian dari switching seperti mosfet dan igbt dan yang lain.

Induktor pada Mesin las

Induktor pada mesin las berpungsi untuk MemFilter arus Dc yang dari dioda dan Memfiltrasinya kembali agar jadi arus Dc yang murni atau tidak ada kombinasi AC.

Trafo

Osilasi pada Mesin lasTrafo Osilasi Berperan sama seperti seperti Ic optocoupler, Sisi Berperanan sebagai Pemisah sebuah tegangan tinggi dan serangkaian Kontrol.

Switching

Switching sendiri berperan sebagai switching transformator hingga trafo mampu keluarkan arus atau tegangan yang pantas kepentingan untuk penerapan pengelasan.Sisi switching sendiri Banyak menggunakan sisi mosfet, igbt dan bgt.

Komponen Utama Las Listrik

Melakukan pengelasan memang memerlukan berbagai perlengkapan yang memadai agar hasilnya bisa bagus. Berikut ini beberapa komponen utama mesin las listrik yang musti seorang welder ketahui.

Komponen Utama Mesin Las Listrik

Mesin Las

Komponen mesin las yang tidak dapat ditinggalkan adalah mesin las. Mesin las adalah alas pengelasan listrik yang paling penting. Mesin las yakni perlengkapan yang memiliki fungsi untuk mengganti energi listrik jadi energi panas.

Energi panas ini difungsikan untuk melumerkan elektroda serta logam induk atau logam dasar. Setelah itu ke-2 nya bakal memadat jadi satu serta jadilah kaitan pengelasan.

Mesin las listrik saat proses las SMAW, GMAW, GTAW serta SAW punyai perlengkapan simpatisan yang relatif sama.

Bedanya bisa disaksikan dari kebolehan komponen yang bisa dipakai untuk ampere tinggi utamanya untuk proses las GMAW serta SMAW.

Kabel Massa

Kabel massa yakni kabel yang memiliki fungsi untuk menyalurkan arus listrik dari mesin las ke benda kerja atau logam Induk.

Klem Massa

Klem massa yakni alat yang dipakai menjadi alat mediator kabel massa ke logam induk.

Klem massa rata-rata dibuat dari tembaga atau logam yang lain miliki pembawaan konduktor yang bagus.

Pada klem massa ada pegas yang memiliki fungsi untuk menjepit benda kerja dengan bagus supaya tidak gampang lepas.

Kabel Elektroda

Kabel elektroda yakni kabel memiliki fungsi menyalurkan arus listrik dari mesin las ke holder atau ke elektroda yang bisa membikin busur listrik berpijar sewaktu disentuhkan ke benda kerja.

Untuk Kabel las ini harus miliki pembawaan yang fleksibel (gampang digerakkan). Di dalamnya ada banyak sisi seperti lead, susunan karet serta kawat tembaga.

Elektroda

Elektroda yakni satu material yang dipakai dalam pengelasan listrik yang memiliki fungsi menjadi pembakar yang bisa memunculkan busur hidup. Pada gambar di atas yakni tipe elektroda yang memfusikan sewaktu proses pengelasan.

Pemegang kawat las atau Holder

Holder yakni alat memiliki fungsi menjadi pemegang kawat las (elektroda) waktu dipakai welder untuk proses pengelasan. Holder harus dibuat berbahan yang punyai ketahanan panas yang tinggi.

Karena tempatnya bersisihan dengan kawat las (elektroda) yang mencair serta temperaturenya dapat sampai sampai 2000℃.

Di holder ini pun ada pegas yang memiliki fungsi untuk menggembok atau menjepit elektroda supaya tidak gampang terlepas atau bergerak waktu dipakai mengelas.

Untuk jaga supaya holder selalu tahan lama, yakinkan anda bersihkan wilayah jepit dari recikan las atau kotoran yang mengakibatkan jepit tidak maksimum selesai tuntas mengelas.

Palu Las

Palu las ini rata-rata dipakai untuk bersihkan hasil pengelasan dari kerak las (slag). Rata-rata dipakai dalam proses las yang tipe perlindungannya memakai flux serta Spatter (recikan las).

Langkah bersihkan yakni melalui cara memukulnya atau menggoreskan di bagian yang ada slag serta spatter.

Sikat Baja

Sikat baja yakni sikat teristimewa yang dipakai untuk bersihkan permukaan benda yang bisa dilas dari zat pengotor seperti karat, oli, serta pengotor yang lain.

Karena kadang-kadang kotoran itu mengacaukan saluran listrik yang mengucur pada waktu proses pengelasan. Diluar itu sikat ini pun dipakai untuk bersihkan hasil lasan dari debu serta slag.

Perlengkapan las di atas adalah perlengkapan yang biasa dipakai untuk menolong welder dalam mengelas serta bersihkan.

Komponen Mesin Las Gmaw

GMAW biasanya dikenali sebagai pengelasan Metal Inert Gas (MIG) atau (MAG) Metal Active Gas welding. Busur listrik hasilkan umpan elektroda yang terus-terusan diproteksi oleh gas, dan diaplikasikan secara terpisah.

GMAW ialah proses pengelasan yang umum dipakai. GMAW menjadi satu diantara proses yang terbanyak dipakai karena perlengkapan standard relatif murah, waktu pengelasan yang cepat, dan keringanan pemakaiannya.

GMAW ialah proses pengelasan yang fleksibel dan bisa diubah supaya sesuai ketetapan pengelasan. GMAW pas untuk bahan baja dan gabungan yang lain.

Perlengkapan GMAW dan Perannya

Ada 3 komponen mesin las GMAW dan perannya, yakni :

Pengumpan Kawat

Kualitas kawat adalah komponen paling penting proses dari pengelasan GMAW. Kawat berkualitas jelek mempunyai imbas yang semakin besar pada toleran diameter dan maka dari itu kawat bisa menjadi tidak stabil.

Nach, karena mesin las hasilkan amp dan volt yang relatif stabil, bila ‘rasio daya pada berat' terus berfluktuasi disekitaran busur, hasilnya ialah busur yang tidak pasti.

Mekanisme Perlindungan Gas

Mekanisme perlindungan gas tidak begitu sulit. Gas dikirimkan lewat regulator dan flow kontrol mtr. di silinder. Selanjutnya melalui solenoida on / off yang dihidupkan dan dimatikan dengan switcher hingga bersamaan dengan umpan kawat hingga gas dikirimkan.

Catu Daya

Catu daya ialah tempat khusus dari tiap mesin GMAW karena mengatur banyak komponen. Beberapa mesin GMAW dibikin pada harga tertentu dan mempunyai peranan dasar yang lain. Beberapa dari mesin GMAW bekerja pada output ampere maksimal yang rendah.

Program Pengelasan GMAW

Empat sistem khusus transfer logam di GMAW ialah globular, jalinan arus pendek, semprotan, dan pulsed-spray. Semua sistem dalam GMAW mempunyai karakter yang lain dan sudah pasti, mempunyai keunggulan dan kebatasan.

GMAW biasanya diterapkan untuk mengelas sisi logam untuk perkuat kemampuan ikatan. GMAW pas untuk beragam elektroda pokok padat dan logam untuk beragam bahan induk. Prosesnya bisa diubah dari semi-otomatis ke mekanis, sampai mekanisme robotik seutuhnya automatis.

Berikut program pengelasan GMAW:

Aluminium
Baja karbon
Gabungan tembaga
Magnesium
Gabungan nikel
Besi tahan karat
Perunggu silikon
Gabungan permukaan berinti logam berwujud tabung

Kelebihan Sistem GMAW

Ada beberapa keuntungan untuk pilih sistem GMAW karena proses ini salah satunya tipe mesin las listrik terbaik. Sistem pengelasan ini mempunyai kekuatan untuk hasilkan pengelasan berkualitas tinggi, pada harga yang lumrah.

Biasanya, ongkos per panjang logam las lebih rendah dibanding proses las busur terbuka yang lain. Berikut kelebihannya :

Ongkos Lebih Rendah

GMAW hasilkan pengelasan berkualitas tinggi dengan kecepatan tinggi. Macam kombinasi gas las yang pas untuk dipakai dengan GMAW memberi elastisitas di semua tempat. Tukang las bisa mengelas sekencang yang mereka harapkan, karena GMAW tidak stop sendirinya dan pengumpanan elektroda akan bekerja terus-terusan.

Kekuatan lakukan pengelasan yang cepat meminimalisir kecapekan oleh operator dan tingkatkan busur pas saat yang bisa berpengaruh positif di hasil pengelasan. Tidak ada tugas yang terlampau besar atau kekecilan dan GMAW bisa gantikan sistem sambungan yang lain seperti riveting, brazing, silver-soldering, atau resistance welding.

Lebih Efektivitas

Mekanisme operasi untuk GMAW lebih efektif untuk tukang las dibanding sistem lain. Perlengkapan gampang ditata dan dikontrol karena perlengkapan GMAW sudah direncanakan dengan menimbang pengaturan. Tukang las cuma harus memerhatikan pojok obor pada material, elektroda lebih ditonjolkna, mengatur kecepatan perjalanan, dan wujud las.

Lebih Pas

Jumlah distorsi yang semakin sedikit adalah faedah khusus untuk tukang las. Sedikit ada terak las dan recikan saat memakai kawat padat atau kawat berinti logam, hingga saat memakai GMAW, karena itu pembersihan semakin lebih mudah dan cepat. Minimnya terak dan recikan biasanya cuma membuat permukaan lasan lebih lembut.

Karakter ini memberi penghematan ongkos yang besar karena finising logam ialah produksi yang mahal. Point keamanan yang lain dari GMAW ialah hasilkan semakin sedikit asap dan hasilkan input panas yang lebih rendah dibanding dengan wujud pengelasan yang lain.

Elastisitas

Lasan dengan GMAW tidak terbatasi oleh status atau material dan dapat dipakai di tempat apa saja pada material pengukuran enteng atau berat. Untuk material yang lebih berat, pojok jalur yang lebih sempit dengan permukaan akar yang lebih tebal bisa dipakai dengan GMAW. Jalur yang sempit kurangi jumlah deposit logam pengisi yang dibutuhkan dan maka dari itu akan menyingkat waktu planing dan waktu pengelasan.

Kekurangan Sistem GMAW

Sudah pasti selainnya ada kelebihan, bakal ada kelemahan pada sistem GMAW ini, salah satunya :

GMAW kurang portabel dibanding sistem pengelasan yang lain.

Karena ada syarat perlindungan gas, GMAW umumnya dilaksanakan di tempat tertutup atau semi tertutup untuk menahan gas perlindungan tertiup angin.

Beberapa pengumpan kawat GMAW bisa dilepaskan dari sumber listrik dan bisa dibawa ke ruangan kecil, walau senjatanya dapat besar untuk terhubung tempat las yang ketat.

GMAW memakai bahan yang gampang tercemar oleh polutan seperti karat, kotoran, cat, dan partikel debu.

Perlakuan kebersihan dan perawatan yang pas harus diaplikasikan di lantai bengkel untuk menahan kontaminasi bahan GMAW.

Komponen Las Argon

Pengelasan yang sudah dilakukan memakai gas Argon atau yang umumnya kerap disebutkan dengan Las Argon adalah mesin las yang terkenal dalam masyarakat. Las GTAW hasilkan pengelasan yang bagus dan performa yang baik sekali.

Secara umum pengelasan dengan mesin las ini dipakai pada sepeda dan beberapa barang yang membutuhkan kecermatan dan hasil yang baik sekali. Disamping itu dapat dipakai untuk las argon alumunium.

Mesin las tipe ini memiliki beberapa keuntungan dibanding dengan proses pengelasan yang lain. Di proses las yang disebutkan las TIG yang memiliki kepanjangan Tungsten Inert Gas ini tidak membutuhkan proses pembersihan sesudah proses las selasai, disamping itu tidak keluarkan recikan las di hasil lasan dan tentu saja hasil las yang lebih rapi.

Mesin las ini benar-benar pas untuk pengelasan pada rangka sepeda yang mempunyai harga jual yang tinggi dan untuk produk yang dibuat berbahan tahan karat.

Harga Mesin Las Argon Stainless

Umumnya harga mesin las argon mini ini yang termasuk lumayan mahal kadang membuat beberapa orang malas pilihnya sebagai alat produksi. Disamping itu gas argon lumayan mahal, karena di proses pengelasan membutuhkan tipe gas mulia seperti argon dan Helium yang murni.

Tetapi bila untuk proses produksi pada barang yang dengan nilai tinggi tidak jadi masalah, karena tentunya akan hasilkan kualitas yang bagus.

Perlengkapan Las Argon / GTAW TIG (Gas Tungsten Arc Welding) :

Mesin Las GTAW.

Welding Torch.

Tabung Gas.

Kawat Las.

Tungsten Elektroda.

Regulator Tabung Gas.

Komponen Las MIG

Las MIG merupakan pengelasan Metal Inert Gas di mana proses pengelasannya gunakan gas inert atau gas mulia (Argon serta Helium) menjadi gas perlindungannya. Pengelasan ini sama dengan proses pengelasan GMAW, tetapi arti MIG ini lebih umum dipakai buat lokasi Eropa. Sementara itu GMAW lebih ke lokasi Amerika.

Buat perabotan las Metal Inert Gas sama dengan GMAW, di bawah ini daftarnya.

Mesin Las.
Perabotan yang dipakai buat mengkonversi energi listrik jadi energi panas.
Earth Clamp.
Kabel yang mempertautkan di antara mesin las ke benda kerja, kabel ini pula kerap dikatakan dengan kabel massa.
Gas Tube.
Selang yang mempertautkan serta menyalurkan gas dari tabung ke welding gun yang kedepan akan keluar saat proses pengelasan berjalan menjadi gas perlindungan dari logam las yang mencair.
Torch Handle atau Welding Gun.
Digenggam oleh welder serta dipakai buat mengelas, dari welding gun ini bisa dipakai buat on/off buat keluarnya kawat serta on/off saat mengerjakan proses pengelasan.
Perabotan buat wire roll seperti Catalisator, Hose Clamp, serta Spin Roll Wire
Tabung Gas.
Menjadi penyimpan gas perlindungan yang kedepan akan didistribusikan lewat selang ke welding gun.
Regulator.
Dipakai menjadi pengontrol saluran gas yang keluar buat proses pengelasan.
Wire Feeder.

Alat yang dipakai buat tempat roller kawat las, terkecuali itu di wire feeder ini ada pengontrol arus atau kecepatan kawat yang keluar welding gun serta voltase. Buat waktu ini, mesin las Metal Inert Gas ada yang wire feedernya terpisah serta juga ada yang menjadi satu dengan mesin.

Demikian tadi artikel mengenai komponen mesin las yang musti kamu ketahui sebelum atau sesudah menjadi seorang welder. Terimakasih telah berkunjung ke bacahape.com, salam sukses welder Indonesia.

Tags: komponen mesin las inverter,bkomponen mesin las listrik dan fungsinya, komponen mesin las dc, komponen mesin las smaw, gambarkan mesin las listrik beserta komponen komponen utamanya, komponen komponen las listrik dan fungsinya, jelaskan bagian bagian mesin las smaw beserta fungsinya, fungsi mesin las

BACAHAPE
